Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Φέρων τύπος: | σφραγισμένο ρουλεμάν κυλίνδρων | Κοπή υλικό: | Δόντι χάλυβα |
---|---|---|---|
Πρότυπο: | API-7-1, ISO 9001:2008 | Σειρά: | FSG |
εφαρμογή 1: | Διάτρηση φρεατίων νερού | εφαρμογή 2: | Κατακόρυφος που τρυπά με τρυπάνι καλά |
εφαρμογή 3: | Γεωθερμική καλά διάτρυση | IADC: | 124 |
Υψηλό φως: | Κομμάτι ενθέτων καρβιδίου βολφραμίου,κομμάτι τρυπανιών πετρελαιοπηγών |

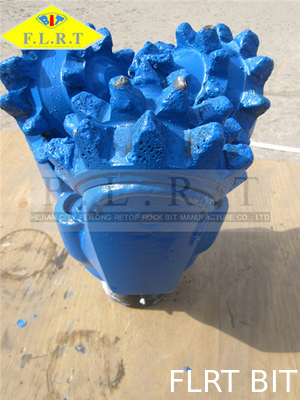

Αλεσμένο κομμάτι δοντιών, δευτερεύον ακροφύσιο, αναβλυσμένο κομμάτι, Tricone κομμάτι TCI, σφραγισμένο RollerBearing
ΣΥΝΙΣΤΩΜΕΝΕΣ ΠΑΡΑΜΕΤΡΟΙ ΔΙΑΤΡΥΣΗΣ ΓΙΑ ΤΗΝ ΕΦΑΡΜΟΓΗ
Τύποι & κώδικας IADC | 117 | 127 |
437 447 |
517 527 |
537 547 |
617 627 |
637
|
|
WOB | KN/mm (κομμάτι Dia.) | 0.35~0.8 | 0.35~0.9 | 0.35~0.9 | 0.35~1.0 | 0.45~0.95 | 0.45~1.1 | 0.5~1.1 |
Lb/in. (Κομμάτι Dia.) | 2000~4271 | 2000~5142 | 2000~5142 | 2000~5714 | 2571~5714 | 2571~6285 | 2857~6285 | |
Ταχύτητα περιστροφής (περιστροφή/λεπτό) | 240~80 | 240~70 | 180~80 | 220~60 | 220~50 | 200~50 | 180~40 |
ΣΥΝΙΣΤΩΜΕΝΕΣ ΠΑΡΑΜΕΤΡΟΙ ΔΙΑΤΡΥΣΗΣ ΓΙΑ ΤΗΝ ΕΦΑΡΜΟΓΗ
Τύποι & κώδικας IADC |
114 115 |
124 125 |
134 135 |
214 215 |
244 245 |
324 325 |
|
WOB | KN/mm (κομμάτι Dia.) | 0.3~0.75 | 0.3~0.85 | 0.3~0.95 | 0.35~0.95 | 0.35~0.95 | 0.4~1.0 |
Lb/in. (Κομμάτι Dia.) | 1712~4285 | 1715~4857 | 1715~5428 | 2000~5428 | 2000~5428 | 2285~5714 | |
Ταχύτητα περιστροφής (περιστροφή/λεπτό) | 200~80 | 200~80 | 180~80 | 180~80 | 180~60 | 150~60 |
Ορισμοί σφραγίδων κομματιών κώνων κυλίνδρων
Σε μια περιστροφή που αντέχει, οι δύο πλευρές εργασίας μιας σφραγίδας καλούνται στατικό energizer και δυναμικό πρόσωπο ένδυσης. Αυτά τα δύο μέρη είναι άμεσα το ένα απέναντι από το άλλο, με τη μερίδα ενεργοποίησης που αφορούν τον αδένα και το δυναμικό πρόσωπο ένδυσης που αντέχουν ενάντια στην περιστρεφόμενη μονάδα. Για τη μερίδα ενεργοποίησης της σφραγίδας για να λειτουργήσει κατάλληλα, πρέπει να έχει μια επιφάνεια ενάντια στην οποία να αντιδράσει. Αυτό παρέχεται από ένα κανάλι-διαμορφωμένο αυλάκι αποκαλούμενο αδένα σφραγίδων.
Η μερίδα φθοράς της σφραγίδας πρέπει να έχει την ικανότητα να αντισταθεί τη θερμότητα και το γδάρσιμο που παράγονται ως περιστρεφόμενα περάσματα επιφάνειας πέρα από το. Energizer, κατά να λειτουργήσει σωστά, δεν είναι μια περιοχή υψηλός-ένδυσης. Ιδανικά, αντέχει απλά ενάντια στον αδένα και παρέχει την ωθώντας ενέργεια που διατηρεί τη σταθερή επαφή μεταξύ της επιφάνειας ένδυσης και του περιστρεφόμενου κώνου.
O-rings
Doughnut-διαμορφωμένα O-rings χρησιμοποιούνται σε πολλές εφαρμογές κομματιών κύλινδρος-κώνων. O-rings κατασκευάζονται από τα ελαστομερή (συνθετικά λάστιχα) που αντιστέκονται τις θερμοκρασίες, τις πιέσεις, και τις χημικές ουσίες που αντιμετωπίζονται στη διάτρυση των περιβαλλόντων. Είναι ένα παραδοσιακό, αλλά ακόμα με συνέπεια αξιόπιστο, σύστημα σφραγίδων.
O-ring εγκαθίσταται σε έναν αδένα σφραγίδων για να διαμορφώσει ένα σύστημα σφραγίδων. Ο αδένας κρατά O-ring σε ισχύ και είναι μεγέθους έτσι ώστε O-ring συμπιέζεται μεταξύ του αδένα και της φέρουσας πλήμνης στους οποίους η σφράγιση απαιτείται. Πιέζει τον εσωτερικό τοίχο O-ring ενάντια στην πλήμνη και την εξωτερική διάμετρο O-ring ενάντια στον αδένα. Αυτές οι τελευταίες δυνάμεις αποτρέπουν τη σφραγίδα από τη στροφή στον αδένα και τη βίωση της ένδυσης στις εξωτερικές επιφάνειες από την περιστροφική επαφή με τον αδένα.
