| Ονομασία μάρκας: | FLRT |
| Model Number: | 12 1/4» FSA537G |
| MOQ: | 10pcs |
| Ικανότητα εφοδιασμού: | 300pcs ανά τέταρτο |

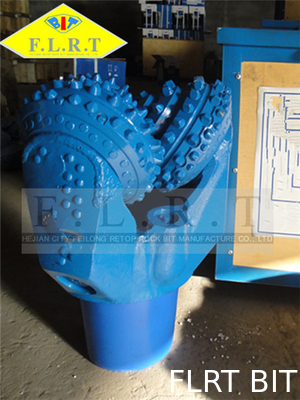

311.2mm, FSA537G, κομμάτι TRC, κομμάτι κώνων κυλίνδρων, κομμάτι TCI, ημίσκληρος σχηματισμός, διάτρηση πετρελαιοπηγών
Στόχοι σχεδίου κομματιών κώνων κυλίνδρων
Οι στόχοι σχεδίου κομματιών κύλινδρος-κώνων αναμένουν το κομμάτι για να κάνουν τα εξής:
Λειτουργία με χαμηλότερο κόστος ανά πόδι που τρυπιέται με τρυπάνι.
Έχετε μια μακριά downhole ζωή που ελαχιστοποιεί τις απαιτήσεις για τη θέση σε λειτουργία.
Παρέχετε τη σταθερή και δόνηση-ελεύθερη λειτουργία με την προοριζόμενα περιστροφικά ταχύτητα και το βάρος στο κομμάτι το (WOB).
Κόψτε το μετρητή ακριβώς καθ' όλη τη διάρκεια της ζωής του κομματιού.
Για να επιτύχουν αυτούς τους στόχους, οι σχεδιαστές κομματιών θεωρούν διάφορους παράγοντες. Μεταξύ αυτών είναι:
Ο σχηματισμός και το τρυπώντας με τρυπάνι περιβάλλον.
Αναμενόμενη περιστροφική ταχύτητα.
Αναμενόμενο βάρος στο κομμάτι το (WOB).
Υδραυλικές ρυθμίσεις.
Προσδοκώμενα ποσοστά ένδυσης από το γδάρσιμο και τον αντίκτυπο.
Τα σημεία εστίασης σχεδίου περιλαμβάνουν:
Το σώμα κομματιών
Διαμορφώσεις κώνων
Τέμνουσες δομές
Μεταλλουργικές, τριβολογικές, και υδραυλικές εκτιμήσεις στις λύσεις σχεδίου κομματιών εφαρμοσμένης μηχανικής. (Tribology είναι μια επιστήμη που εξετάζει το σχέδιο, την τριβή, την ένδυση, και τη λίπανση των αλληλεπιδρώντας επιφανειών στη σχετική κίνηση.)
ΣΥΝΙΣΤΩΜΕΝΕΣ ΠΑΡΑΜΕΤΡΟΙ ΔΙΑΤΡΥΣΗΣ ΓΙΑ ΤΗΝ ΕΦΑΡΜΟΓΗ
| Τύποι & κώδικας IADC | 417 |
437 447 |
517 527 |
537 547 |
617 627 |
637 | |
| WOB | KN/mm (κομμάτι Dia.) | 0.4~0.9 | 0.4~0.9 | 0.35~1.0 | 0.5~1.0 | 0.6~1.1 | 0.7~1.2 |
| Lb/in. (Κομμάτι Dia.) | 2285~5142 | 2285~5142 | 2000~5714 | 2857~5714 | 3428~6285 | 4000~6857 | |
| Ταχύτητα περιστροφής (περιστροφή/λεπτό) | 140~60 | 140~60 | 125~50 | 110~50 | 100~40 | 80~40 | |
