| Ονομασία μάρκας: | FLRT |
| Model Number: | 12 1/4» FSG124 |
| MOQ: | 10pcs |
| Ικανότητα εφοδιασμού: | 300pcs ανά τέταρτο |

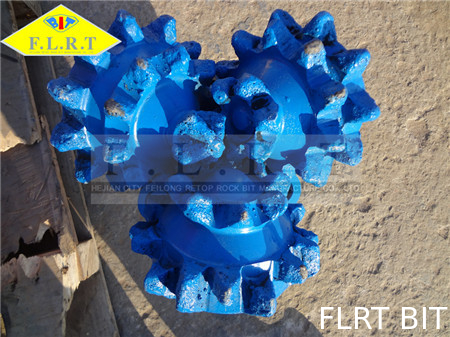

12 1/4» FSG124 04, σφραγισμένο ρουλεμάν κυλίνδρων, Tricone κομμάτι κυλίνδρων, αλεσμένο κομμάτι δοντιών
ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΡΟΪΟΝΤΩΝ
Μέγεθος κομματιών: 12 1/4 ίντσα (311,2 χιλ.)
IADC: 124
ΣΕΙΡΑ: FSG
Τύπος δοντιών: Αλεσμένο δόντι
Σύνδεση: ΚΑΝΟΝΙΣΜΌΣ ΚΑΡΦΊΤΣΑ 6 5/8 ΊΝΤΣΑΣ API
Ακροφύσιο: τρία αεριωθούμενα (δευτερεύοντα) ακροφύσια
Βάρος κομματιών: 90 κλ
ΜΕΓΕΘΟΣ ΔΙΑΘΕΣΙΜΟ
Από 3 7/8inch σε 36inch
ΣΥΝΙΣΤΩΜΕΝΕΣ ΠΑΡΑΜΕΤΡΟΙ ΔΙΑΤΡΥΣΗΣ ΓΙΑ ΤΗΝ ΕΦΑΡΜΟΓΗ
| Τύποι & κώδικας IADC | 415 |
435 445 |
515 525 |
535 545 |
615 625 |
635 | |
| WOB | KN/mm (κομμάτι Dia.) | 0.35~0.95 | 0.35~0.95 | 0.4~0.7 | 0.4~0.7 | 0.45~1.1 | 0.5~1.2 |
| Lb/in. (Κομμάτι Dia.) | 2000~5428 | 2000~5428 | 2285~4000 | 2285~4000 | 2571~6285 | 2857~6857 | |
| Ταχύτητα περιστροφής (περιστροφή/λεπτό) | 150~60 | 150~60 | 140~80 | 120~80 | 110~60 | 100~50 | |
Το ανωτέρω διάγραμμα αντιπροσωπεύει τα συνήθως διαθέσιμα μεγέθη και τύποι, παράγουμε άλλους μεγέθη και τύπους κομματιών βράχου που δεν εμφανίζονται σε αυτόν τον κατάλογο. Παρακαλώ μας ελάτε σε επαφή με για περισσότερες πληροφορίες.
Κώδικας IADC που εξηγείται
Το πρώτο ψηφίο αντιπροσωπεύει τη σκληρότητα του σχηματισμού βράχου που τα κουμπιά εργαλείων διατρήσεων είναι ταιριαγμένα για
Κάθε κομμάτι τρυπανιών σχεδιάζεται για έναν ορισμένο τύπο σχηματισμού βράχου, που ταξινομείται σύμφωνα με τη σκληρότητα.
Στο εργαλείο ορίζεται ένας αριθμός μεταξύ 1 και 8 δείχνοντας τον τύπο βράχου τα δόντια ή τα κουμπιά ενός εργαλείου διατρήσεων σχεδιάζονται για:
1~3: Δείξτε ένα δόντι χάλυβα.
«1» κατασκευάζεται για τους μαλακούς σχηματισμούς βράχου, «2» για τους μέσους σχηματισμούς, και «3» για τους σκληρούς σχηματισμούς.
4 ~ 8: Δείχνει ένα ένθετο το (TCI) καρβιδίου βολφραμίου.
«4» υποδεικνύονται για τους μαλακότερους σχηματισμούς, με 8 αντιπροσωπεύοντας τους σκληρότερους σχηματισμούς
Το δεύτερο ψηφίο αντιπροσωπεύει τις συμπληρωματικές πληροφορίες σχηματισμού βράχου
Ανεξάρτητα από τον τύπο δοντιών, το δεύτερο ψηφίο λαμβάνει υπόψη όλους τους παράγοντες του κομματιού και ταξινομεί τους σχηματισμούς βράχου που το εργαλείο διατρήσεων είναι καταλληλότερο γιατί σε μια κλίμακα από 1 έως 4. 1 αντιπροσωπεύει τους μαλακούς σχηματισμούς που πηγαίνουν επάνω σε 4 αντιπροσωπεύοντας τους σκληρότερους σχηματισμούς.
Το τρίτο ψηφίο αντιπροσωπεύει το φέροντα τύπο του εργαλείου διατρήσεων.
Το τέταρτο ψηφίο είναι μια επιστολή που δείχνει τις ειδικές ιδιότητες του εργαλείου διατρήσεων.
Εκτός από τα κουμπιά, τους προοριζόμενους σχηματισμούς βράχου, και τα ρουλεμάν χρησιμοποιούμενα, τα tricone κομμάτια μπορούν να έχουν πολυάριθμες άλλες ειδικές ιδιότητες:
Α – εφαρμογή αέρα
Β – ειδικό ρουλεμάν
Γ – το κέντρο ανάβλυσε
Δ – έλεγχος απόκλισης
Ε – εκτεταμένα αεριωθούμενα αεροπλάνα
Γ – πρόσθετη προστασία μετρητών ή σώματος
Χ – οριζόντιο/οδήγηση
J – αεριωθούμενη εκτροπή
Λ – Lug μαξιλάρια
Μ – εφαρμογή μηχανών
S – τυποποιημένο δόντι χάλυβα
Τ – κώνος δύο
W – ενισχυμένη τέμνουσα δομή
Χ – ένθετα σμιλών
