| Brand Name: | FLRT |
| Model Number: | 13 5/8» FSG517G |
| MOQ: | 1~5pcs |
| Supply Ability: | 300pcs ανά τέταρτο |

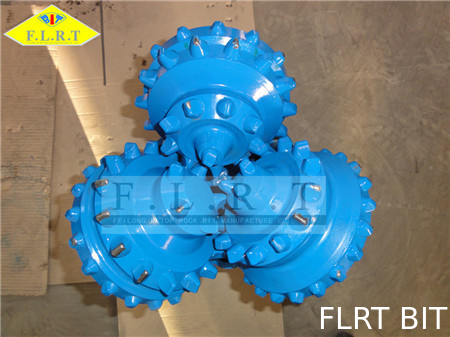

13 5/8» FSG515G, κομμάτι TCI, σφραγισμένο ρουλεμάν κυλίνδρων, Tricone κομμάτι κυλίνδρων, ενισχυμένη προστασία μετρητών
ΠΡΟΔΙΑΓΡΑΦΕΣ ΠΡΟΪΟΝΤΩΝ
Μέγεθος κομματιών: 13 5/8 ίντσα (346.1mm)
IADC: 515
ΣΕΙΡΑ: FSG
Τύπος δοντιών: (TCI) ένθετο καρβιδίου βολφραμίου
Σύνδεση: ΚΑΝΟΝΙΣΜΌΣ ΚΑΡΦΊΤΣΑ 6 5/8 ΊΝΤΣΑΣ API
Ακροφύσιο: τρία αεριωθούμενα (δευτερεύοντα) ακροφύσια
ΜΕΓΕΘΟΣ ΔΙΑΘΕΣΙΜΟ
Από 3 7/8inch σε 36inch
ΣΥΝΙΣΤΩΜΕΝΕΣ ΠΑΡΑΜΕΤΡΟΙ ΔΙΑΤΡΥΣΗΣ ΓΙΑ ΤΗΝ ΕΦΑΡΜΟΓΗ
| Τύποι & κώδικας IADC | 415 |
435 445 |
515 525 |
535 545 |
615 625 |
635 | |
| WOB | KN/mm (κομμάτι Dia.) | 0.35~0.95 | 0.35~0.95 | 0.4~0.7 | 0.4~0.7 | 0.45~1.1 | 0.5~1.2 |
| Lb/in. (Κομμάτι Dia.) | 2000~5428 | 2000~5428 | 2285~4000 | 2285~4000 | 2571~6285 | 2857~6857 | |
| Ταχύτητα περιστροφής (περιστροφή/λεπτό) | 150~60 | 150~60 | 140~80 | 120~80 | 110~60 | 100~50 | |
Το ανωτέρω διάγραμμα αντιπροσωπεύει τα συνήθως διαθέσιμα μεγέθη και τύποι, παράγουμε άλλους μεγέθη και τύπους κομματιών βράχου που δεν εμφανίζονται σε αυτόν τον κατάλογο. Παρακαλώ μας ελάτε σε επαφή με για περισσότερες πληροφορίες.
ΣΧΕΔΙΟ ΚΩΝΩΝ ΚΟΜΜΑΤΙΩΝ ΚΩΝΩΝ ΚΥΛΙΝΔΡΩΝ
Και οι τρεις κώνοι έχουν την ίδια μορφή εκτός από το ότι ο Νο 1 κώνος έχει ένα σημείο λογχών. Ένας από τους βασικούς παράγοντες που αποφασίζονται, στο σχέδιο των κώνων, είναι η γωνία περιοδικών ή καρφιτσών. Η γωνία περιοδικών διαμορφώνεται μεταξύ του άξονα του περιοδικού και του οριζόντιου. Δεδομένου ότι και οι τρεις κώνοι εγκαθιστούν μαζί, η γωνία περιοδικών διευκρινίζει το εξωτερικό περίγραμμα του κομματιού. Η χρήση μιας υπεργέθους γωνίας αυξάνει τη διάμετρο του κώνου και είναι καταλληλότερη για τα μαλακά κομμάτια σχηματισμού. Αν και αυτό αυξάνει το μέγεθος κώνων, η άκρη μετρητών πρέπει να παρουσιαστεί προς το εσωτερικό για να εξασφαλίσει τα τρυπάνια κομματιών μια τρύπα μετρητών.
Ένας σοβαρός παράγοντας που έχει επιπτώσεις στη γωνία περιοδικών είναι ο βαθμός να παγιδεψει ή interfit (δηλ. η απόσταση που οι λόφοι των δοντιών ενός κώνου επεκτείνουν στα αυλάκια άλλος). Το ποσό interfit έχει επιπτώσεις σε διάφορες πτυχές του σχεδίου κομματιών.
1. Επιτρέπει το αυξανόμενο διάστημα για το βάθος δοντιών, περισσότερο διάστημα για τα ρουλεμάν και το μεγαλύτερο πάχος κώνων
2. Επιτρέπει το μηχανικό καθαρισμό των αυλακιών, βοηθώντας κατά συνέπεια να αποτρέψει το κομμάτι Balling
3. Παρέχει το διάστημα για έναν κώνο για να επεκταθεί σε ολόκληρο το κέντρο της τρύπας να αποτρέψει την εκπυρήνωση των αποτελεσμάτων
4. Βοηθά την τέμνουσα δράση των κώνων με την αύξηση της ολίσθησης κώνων.
